Đai ốc khớp nối thanh ASME B18.2.2
Leader-Fastener® là nhà sản xuất và phân phối Đai khớp nối thanh ASME B18.2.2. Chúng tôi có một dây chuyền dịch vụ hoàn chỉnh từ việc đầu tư vào nhà máy sản xuất, bộ phận xuất khẩu và có đội ngũ và trung tâm kiểm soát chất lượng để đáp ứng yêu cầu của bạn. Chúng tôi coi chất lượng là cuộc sống của công ty. Chúng tôi luôn lấy chất lượng tốt làm chính sách hàng đầu và đã thiết lập một bộ hệ thống kiểm tra và kiểm soát chất lượng theo tiêu chuẩn quốc tế. Chúng tôi đã thực hiện Hệ thống đảm bảo chất lượng ISO9001 trong mọi quá trình sản xuất, vận chuyển và bán hàng. Chúng tôi hy vọng chúng tôi có thể là đối tác của bạn trong kinh doanh bằng chất lượng hàng đầu, dịch vụ hiệp sĩ và giá cả cạnh tranh trong tương lai gần và cũng là bạn của bạn.
Gửi yêu cầu Tải xuống PDF
Mô tả Sản phẩm

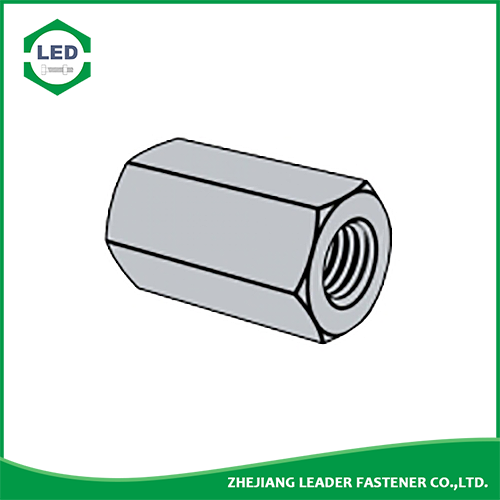

Leader-Fastener & reg; Đai ốc khớp nối thanh ASME B18.2.2còn được gọi là Nuts mở rộng, là dây buộc ren để nối hai vật thể có ren nam, phổ biến nhất là thanh ren, nhưng cũng có thể là ống. Bên ngoài của đai ốc khớp nối thường là hình lục giác để có thể kẹp chặt bằng cờ lê.
Đặc điểm kỹ thuật sản phẩm củaĐai ốc khớp nối thanh ASME B18.2.2
Chất liệu: Thép carbon, thép không gỉ, thép hợp kim, đồng thau.
Hoàn thiện: Đen, Mạ kẽm, Vàng kẽm, HDG, Phốt phát, DACROMET, Hình học, Magin, Ruspert, Teflon, v.v.
Leader-Fastener & reg; ASME B 18.2.2 - 2022 Đai ghép nối lục giác [Bảng 14] (ASTM A563)
| Răng ốc | # 6 | #số 8 | # 10 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 16/9 | 5/8 | 3/4 | 7/8 | |
| d | 0.1380 | 0.1640 | 0.1900 | 0.2500 | 0.3125 | 0.3750 | 0.4375 | 0.5000 | 0.5625 | 0.6250 | 0.7500 | 0.8750 | |
| PP | UNC | 32 | 32 | 24 | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 |
| UNF | 40 | 36 | 32 | 28 | 24 | 24 | 20 | 20 | 18 | 18 | 16 | 14 | |
| 8-UN | - | - | - | - | - | - | - | - | - | - | - | - | |
| s | min | 0.302 | 0.302 | 0.302 | 0.428 | 0.489 | 0.551 | 0.607 | 0.663 | 0.782 | 0.782 | 0.963 | 1.212 |
| max = kích thước danh nghĩa | 0.312 | 0.312 | 0.312 | 0.438 | 0.500 | 0.562 | 0.625 | 0.688 | 0.813 | 0.813 | 1.000 | 1.250 | |
| e | min | 0.344 | 0.344 | 0.344 | 0.488 | 0.557 | 0.628 | 0.692 | 0.756 | 0.891 | 0.891 | 1.097 | 1.382 |
| tối đa | 0.361 | 0.361 | 0.361 | 0.505 | 0.577 | 0.650 | 0.722 | 0.794 | 0.939 | 0.939 | 1.155 | 1.443 | |
| H | Kích thước danh nghĩa | 1/2 | 5/8 | 3/4 | 1-3 / 4 | 1-3 / 4 | 1-3 / 4 | 1-3 / 4 | 1-3 / 4 | 2-1 / 8 | 2-1 / 8 | 2-1 / 4 | 2-1 / 2 |
| min | 0.470 | 0.595 | 0.711 | 1.690 | 1.690 | 1.690 | 1.690 | 1.690 | 2.067 | 2.067 | 2.190 | 2.440 | |
| tối đa | 0.510 | 0.645 | 0.760 | 1.760 | 1.760 | 1.760 | 1.760 | 1.760 | 2.135 | 2.135 | 2.260 | 2.510 | |
| Răng ốc | 1 | 1-1 / 8 | 1-1 / 4 | 1-1 / 2 | 1-5 / 8 | 1-3 / 4 | 1-7 / 8 | 2 | 2-1 / 4 | 2-1 / 2 | 2-3 / 4 | 3 | |
| d | 1.0000 | 1.1250 | 1.2500 | 1.5000 | 1.6250 | 1.7500 | 1.8750 | 2.0000 | 2.2500 | 2.5000 | 2.7500 | 3.0000 | |
| PP | UNC | 8 | 7 | 7 | 6 | - | 5 | - | 4-1 / 2 | 4-1 / 2 | 4 | 4 | 4 |
| UNF | 12 | 12 | 12 | 12 | - | - | - | - | - | - | - | - | |
| 8-UN | - | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| s | min | 1.325 | 1.450 | 1.575 | 1.950 | 2.481 | 2.662 | 2.844 | 3.025 | 3.388 | 3.750 | 4.112 | 4.475 |
| max = kích thước danh nghĩa | 1.375 | 1.500 | 1.625 | 2.000 | 2.562 | 2.750 | 2.938 | 3.125 | 3.500 | 3.875 | 4.250 | 4.625 | |
| e | min | 1.511 | 1.653 | 1.825 | 2.275 | 2.828 | 3.035 | 3.242 | 3.448 | 3.862 | 4.275 | 4.688 | 5.101 |
| tối đa | 1.588 | 1.732 | 1.876 | 2.309 | 2.959 | 3.175 | 3.392 | 3.608 | 4.041 | 4.474 | 4.907 | 5.340 | |
| H | Kích thước danh nghĩa | 2-3 / 4 | 3 | 3 | 3-1 / 2 | 4-7 / 8 | 5-1 / 4 | 5-5 / 8 | 6 | 6-3 / 4 | 7-1 / 2 | 8-1 / 4 | 9 |
| min | 2.690 | 2.940 | 2.940 | 3.440 | 4.830 | 5.210 | 5.580 | 5.950 | 6.700 | 7.440 | 8.190 | 8.940 | |
| tối đa | 2.760 | 3.010 | 3.010 | 3.510 | 4.910 | 5.290 | 5.670 | 6.040 | 6.800 | 7.550 | 8.310 | 9.060 | |
| Răng ốc | 3-1 / 4 | 3-1 / 2 | 3-3 / 4 | 4 | 4-1 / 4 | 4-1 / 2 | 4-3 / 4 | 5 | 5-1 / 4 | 5-1 / 2 | 5-3 / 4 | 6 | |
| d | 3.2500 | 3.5000 | 3.7500 | 4.0000 | 4.2500 | 4.5000 | 4.7500 | 5.0000 | 5.2500 | 5.5000 | 5.7500 | 6.0000 | |
| PP | UNC | 4 | 4 | 4 | 4 | - | - | - | - | - | - | - | - |
| UNF | - | - | - | - | - | - | - | - | - | - | - | - | |
| 8-UN | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| s | min | 4.838 | 5.200 | 5.562 | 5.925 | 6.288 | 6.650 | 7.012 | 7.375 | 7.738 | 8.100 | 8.462 | 8.825 |
| max = kích thước danh nghĩa | 5.000 | 5.375 | 5.750 | 6.125 | 6.500 | 6.875 | 7.250 | 7.625 | 8.000 | 8.375 | 8.750 | 9.125 | |
| e | min | 5.515 | 5.928 | 6.340 | 6.754 | 7.168 | 7.581 | 7.994 | 8.408 | 8.821 | 9.234 | 9.647 | 10.060 |
| tối đa | 5.773 | 6.206 | 6.639 | 7.072 | 7.506 | 7.939 | 8.372 | 8.805 | 9.238 | 9.671 | 10.104 | 10.537 | |
| H | Kích thước danh nghĩa | 9-3 / 4 | 10-1 / 2 | 11-1 / 4 | 12 | 12-3 / 4 | 13-1 / 2 | 14-1 / 4 | 15 | 15-3 / 4 | 16-1 / 2 | 17-1 / 4 | 18 |
| min | 9.680 | 10.430 | 11.170 | 11.920 | 12.670 | 13.420 | 14.160 | 14.910 | 15.650 | 16.400 | 17.150 | 17.890 | |
| tối đa | 9.810 | 10.570 | 11.320 | 12.080 | 12.830 | 13.580 | 14.340 | 15.090 | 15.850 | 16.600 | 17.350 | 18.110 | |
â, Các loại đai ốc phải được trang bị không có lỗ, trừ khi có yêu cầu đặc biệt của người mua. Trong một số ứng dụng, có thể mong muốn đảm bảo rằng các bộ phận có ren được nối bằng đai ốc khớp nối, mỗi bộ phận có độ dày xấp xỉ một nửa đai ốc. Để hỗ trợ kiểm tra bằng mắt, bạn nên khoan một lỗ qua một mặt của đai ốc. Lỗ phải được đặt ở độ dày giữa đai ốc và có đường kính từ 0,2 đến 0,4 lần kích thước đai ốc danh nghĩa đối với kích thước 2 ½ in và nhỏ hơn, và 1 in đối với kích thước 2¾ in và lớn hơn.
