DIN 439-2 Đai ốc lục giác

Leader-Fastener® được thừa nhận là nhà sản xuất, xuất khẩu và cung cấp DIN 439-2 Hex Nuts For Struc cường độ cao. Chúng tôi có một dây chuyền dịch vụ hoàn chỉnh từ việc đầu tư vào nhà máy sản xuất, bộ phận xuất khẩu và có đội ngũ và trung tâm kiểm soát chất lượng để đáp ứng yêu cầu của bạn. Chúng tôi coi chất lượng là cuộc sống của công ty. Chúng tôi luôn lấy chất lượng tốt làm chính sách hàng đầu và đã thiết lập một bộ hệ thống kiểm tra và kiểm soát chất lượng theo tiêu chuẩn quốc tế. Chúng tôi đã thực hiện Hệ thống đảm bảo chất lượng ISO9001 trong mọi quá trình sản xuất, vận chuyển và bán hàng. Chúng tôi hy vọng chúng tôi có thể là đối tác của bạn trong kinh doanh bằng chất lượng hàng đầu, dịch vụ hiệp sĩ và giá cả cạnh tranh trong tương lai gần và cũng là bạn của bạn.

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

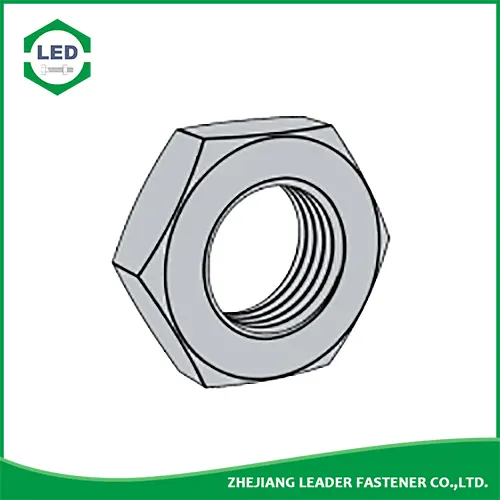

Hệ métĐai ốc dạng lục giác DIN 439là những loại hạt mứt mỏng hình lục giác với độ dày đường kính 0,5 x. Đai ốc hình lục giác là một loại đai ốc lục giác có cấu hình thấp, thường dày khoảng một nửa so với đai ốc lục giác thông thường. Nó thường được sử dụng như một đai ốc khóa, nơi nó được luồn vào một đai ốc tiêu chuẩn để khóa nó tại chỗ. Ngoài ra, trong trường hợp đai ốc tiêu chuẩn quá dày đối với ứng dụng, thì đai ốc hình lục giác có thể là một sự thay thế rất hữu ích. Hệ métDIN 439 hạt mứt lục giác mỏngcó sẵn không gia công (Loại A) và có vát mép (Loại B).

Đặc điểm kỹ thuật sản phẩm củaDIN 439-2 Đai ốc lục giác

Chất liệu: Thép carbon, thép không gỉ, thép hợp kim, đồng thau.

Hoàn thiện: Đen, Mạ kẽm, Vàng kẽm, HDG, Phốt phát, DACROMET, Hình học, Magin, Ruspert, Teflon, v.v.

Leader-Fastener & reg; DIN 439 (-2) - 1987 Sản phẩm vát mỏng hình lục giác vát mép - Sản phẩm loại A và B

Kích thước chủ đề D			M1.6	(M1,8)	M2	M2.5	M3	(M3,5)	M4	M5	M6	M8	M10	M12	(M14)	M16
P	sân bóng đá	Chủ đề thô	0.35	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2
		Sợi mịn 1	/	/	/	/	/	/	/	/	/	1	1	1.5	1.5	1.5
		Sợi mịn 2	/	/	/	/	/	/	/	/	/	/	1.25	1.25	/	/
		Sợi mịn 3	/	/	/	/	/	/	/	/	/	/	/	/	/	/
d_a	min		1.6	1.8	2	2.5	3	3.5	4	5	6	8	10	12	14	16
	tối đa		1.84	2.06	2.3	2.9	3.45	4	4.6	5.75	6.75	8.75	10.8	13	15.1	17.3
d_w	min		2.4	2.7	3.1	4.1	4.6	5.1	5.9	6.9	8.9	11.6	15.6	17.4	20.5	22.5
e	min		3.48	3.82	4.32	5.45	6.01	6.58	7.66	8.79	11.05	14.38	18.9	21.1	24.49	26.75
m	max = kích thước danh nghĩa		1	1.1	1.2	1.6	1.8	2	2.2	2.7	3.2	4	5	6	7	8
	min		0.75	0.85	0.95	1.35	1.55	1.75	1.95	2.45	2.9	3.7	4.7	5.7	6.42	7.42
m_w	min		0.6	0.68	0.76	1.08	1.24	1.4	1.56	1.96	2.32	2.96	3.76	4.56	5.14	5.94
s	max = kích thước danh nghĩa		3.2	3.5	4	5	5.5	6	7	8	10	13	17	19	22	24
	min		3.08	3.38	3.82	4.82	5.32	5.82	6.78	7.78	9.78	12.73	16.73	18.67	21.67	23.67
mỗi 1000 đơn vị â kg			0.06	0.08	0.11	0.22	0.29	0.37	0.57	0.83	1.6	3.2	7.2	10.4	15.9	20.5

Kích thước chủ đề D			(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)
P	sân bóng đá	Chủ đề thô	2.5	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
		Sợi mịn 1	1.5	2	1.5	2	2	2	2	3	3	3	3	3	3
		Sợi mịn 2	2	1.5	2	1.5	/	/	/	2	2	2	2	2	2
		Sợi mịn 3	/	/	/	/	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
d_a	min		18	20	22	24	27	30	33	36	39	42	45	48	52
	tối đa		19.5	21.6	23.8	25.9	29.2	32.4	35.6	38.9	42.1	45.4	48.6	51.8	56.2
d_w	min		24.9	27.7	29.5	33.2	38	42.7	46.6	51.1	55.9	60	64.7	69.4	74.2
e	min		29.56	32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25
m	max = kích thước danh nghĩa		9	10	11	12	13.5	15	16.5	18	19.5	21	22.5	24	26
	min		8.42	9.1	9.9	10.9	12.4	13.9	15.4	16.9	18.2	19.7	21.2	22.7	24.7
m_w	min		6.74	7.28	7.92	8.72	9.9	11.1	12.3	13.5	14.6	15.8	17	18.2	19.8
s	max = kích thước danh nghĩa		27	30	32	36	41	46	50	55	60	65	70	75	80
	min		26.16	29.16	31	35	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1
mỗi 1000 đơn vị â kg			29.6	40.2	48.3	69.5	101	139	183	244	316	403	500	617	755

â, Lớp sản phẩm:

Đối với kích thước lên đến M16: A;

Đối với kích thước lớn hơn: B.

â ¡, Chất liệu:

a) Thép, Cơ tính: Hạng thuộc tính (vật liệu) đối với cỡ M2.5 trở xuống 14H; cho cỡ M3 lên đến M39 04 hoặc 05; đối với kích thước trên M39 tùy theo thỏa thuận. Như quy định trong ISO 898-2 DIN 267-23 và DIN 267-24.

b) Thép không gỉ cho kích thước lên đến M20 A2-70; M20 ~ M39 A2-50; > M39 tùy theo thỏa thuận. DIN 267-11;

c) Kim loại màu, ví dụ: CU2 hoặc CU3. DIN 267-18
