Các sản phẩm
Đai ốc lục giác DIN 934
Leader-Fastener® là nhà sản xuất và phân phối DIN 934 Hex Nut. Chúng tôi có một dây chuyền dịch vụ hoàn chỉnh từ việc đầu tư vào nhà máy sản xuất, bộ phận xuất khẩu và có đội ngũ và trung tâm kiểm soát chất lượng để đáp ứng yêu cầu của bạn. Chúng tôi coi chất lượng là cuộc sống của công ty. Chúng tôi luôn lấy chất lượng tốt làm chính sách hàng đầu và đã thiết lập một bộ hệ thống kiểm tra và kiểm soát chất lượng theo tiêu chuẩn quốc tế. Chúng tôi đã thực hiện Hệ thống đảm bảo chất lượng ISO9001 trong mọi quá trình sản xuất, vận chuyển và bán hàng. Chúng tôi hy vọng chúng tôi có thể là đối tác của bạn trong kinh doanh bằng chất lượng hàng đầu, dịch vụ hiệp sĩ và giá cả cạnh tranh trong tương lai gần và cũng là bạn của bạn.
Gửi yêu cầu Tải xuống PDF
Mô tả Sản phẩm

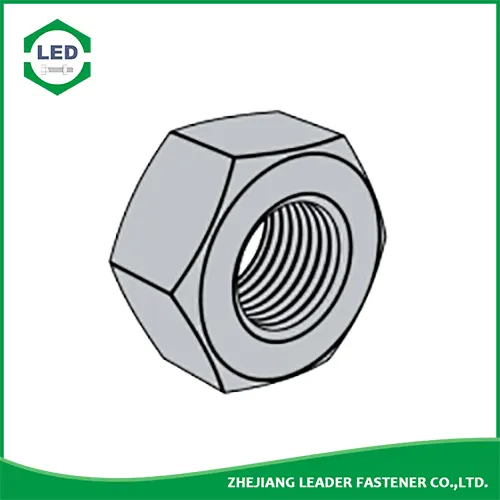

Leader-Fastener & reg; Đai ốc dạng lục giác DIN 934với ren vít máy bên trong của chúng, là loại đai ốc phổ biến nhất được sử dụng và được kết hợp với hầu như tất cả các ốc vít có ren ngoài có ren vít máy. Độ dày danh nghĩa (tối đa) của chúng gấp khoảng 0,8 lần kích thước danh nghĩa của chúng (được ký hiệu là ~ 0,8d), do đó đai ốc M10 hex có độ dày 8 mm. Thép không gỉ loại 6, 8 và 10, và loại 50 (kích thước không phổ biến), đai ốc lục giác bằng thép không gỉ Class 70 (A2-70, A4-70), Class 80 (A4-80) đều có sẵn. Thép không gỉ A2 có thể so sánh với 18-8 và A4 tương đương với 316. Các sợi thô là tiêu chuẩn, nhưng một số có sẵn với các sợi nhỏ và mịn hơn; chủ đề bên phải là điển hình. Lớp hoàn thiện trơn, thiếu xử lý bề mặt hạn chế gỉ và mạ kẽm là những lớp hoàn thiện phổ biến cho thép. Dung sai ren là 6H đối với thép hoàn thiện trơn và thép mạ và thép không gỉ. Cấp độ bền (Class) của đai ốc phải luôn bằng hoặc lớn hơn cấp độ bền của vít.Đai ốc dạng lục giác DIN 934sx
Đặc điểm kỹ thuật sản phẩm của Leader-Fastener & reg;Đai ốc dạng lục giác DIN 934
|
Chủ đề D |
M1.6 |
M2 |
M2.5 |
M3.0 |
M3,5 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
|
|
P |
0.35 |
0.4 |
0.45 |
0.5 |
0.6 |
0.7 |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2 |
2.5 |
|
|
E |
Min. |
3.4 |
4.3 |
5.5 |
6.0 |
6.0 |
7.7 |
8.8 |
11.1 |
14.4 |
17.8 |
20.0 |
23.4 |
26.8 |
29.6 |
|
M |
Tối đa |
1.3 |
1.6 |
2.0 |
2.4 |
2.4 |
3.2 |
4.7 |
5.2 |
6.8 |
8.4 |
10.8 |
12.8 |
14.8 |
15.8 |
|
Min. |
1.1 |
1.4 |
1.8 |
2.2 |
2.2 |
2.9 |
4.4 |
4.9 |
6.4 |
8.0 |
10.4 |
12.1 |
14.1 |
15.1 |
|
|
S |
Tối đa |
3.2 |
4.0 |
5.0 |
5.5 |
5.5 |
7.0 |
8.0 |
10.0 |
13.0 |
16.0 |
18.0 |
21.0 |
24.0 |
27.0 |
|
Min. |
3.0 |
3.8 |
4.8 |
5.3 |
5.3 |
6.8 |
7.8 |
9.8 |
12.7 |
15.7 |
17.7 |
20.7 |
23.7 |
26.2 |
|
|
Chủ đề D |
M20 |
M22 |
M24 |
M27 |
M30 |
M33 |
M36 |
M39 |
M42 |
M45 |
M48 |
M52 |
M56 |
M60 |
M64 |
|
|
P |
2.5 |
2.5 |
3 |
3 |
3.5 |
3.5 |
4 |
4 |
4.5 |
4.5 |
5 |
5 |
5.5 |
5.5 |
6 |
|
|
E |
Min. |
33.0 |
37.3 |
39.6 |
45.2 |
50.9 |
55.4 |
60.8 |
66.4 |
71.3 |
77.0 |
82.6 |
88.3 |
93.6 |
99.2 |
104.9 |
|
M |
Tối đa |
18.0 |
19.4 |
21.5 |
23.8 |
25.6 |
28.7 |
31.0 |
33.4 |
34.0 |
36.0 |
38.0 |
42.0 |
45.0 |
48.0 |
51.0 |
|
Min. |
16.9 |
18.1 |
20.2 |
22.5 |
24.3 |
27.4 |
29.4 |
31.8 |
32.4 |
34.4 |
36.4 |
40.4 |
43.4 |
46.4 |
49.1 |
|
|
S |
Tối đa |
30.0 |
34.0 |
36.0 |
41.0 |
46.0 |
50.0 |
55.0 |
60.0 |
65.0 |
70.0 |
75.0 |
80.0 |
85.0 |
90.0 |
95.0 |
|
Min. |
29.2 |
33.0 |
35.0 |
40.0 |
45.0 |
49.0 |
53.8 |
58.8 |
63.1 |
68.1 |
73.1 |
78.1 |
82.8 |
87.8 |
92.8 |
|
Chất liệu: Thép carbon, thép không gỉ, thép hợp kim, đồng thau.
Hoàn thiện: Đen, Mạ kẽm, Vàng kẽm, HDG, Phốt phát, DACROMET, Hình học, Magin, Ruspert, Teflon, v.v.
DIN 934 - 1987 Đai ốc hình lục giác với chỉ kim loại thô và mịn, loại sản phẩm A và B
| Kích thước chủ đề | M1 | M1.2 | M1.4 | M1.6 | (M1.7) | M2 | (M2.3) | M2.5 | (M2.6) | M3 | (M3,5) | M4 | M5 | M6 | (M7) | M8 | |||
| d | |||||||||||||||||||
| P | Sân bóng đá | Chủ đề thô | 0.25 | 0.25 | 0.3 | 0.35 | 0.35 | 0.4 | 0.45 | 0.45 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | |
| Sợi mịn-1 | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | 1 | |||
| Sợi mịn-2 | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | |||
| m | max = kích thước danh nghĩa | 0.8 | 1 | 1.2 | 1.3 | 1.4 | 1.6 | 1.8 | 2 | 2 | 2.4 | 2.8 | 3.2 | 4 | 5 | 5.5 | 6.5 | ||
| min | 0.55 | 0.75 | 0.95 | 1.05 | 1.15 | 1.35 | 1.55 | 1.75 | 1.75 | 2.15 | 2.55 | 2.9 | 3.7 | 4.7 | 5.2 | 6.14 | |||
| mw | min | 0.44 | 0.6 | 0.76 | 0.84 | 0.92 | 1.08 | 1.24 | 1.4 | 1.4 | 1.72 | 2.04 | 2.32 | 2.96 | 3.76 | 4.16 | 4.91 | ||
| s | max = kích thước danh nghĩa | 2.5 | 3 | 3 | 3.2 | 3.5 | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | ||
| min | 2.4 | 2.9 | 2.9 | 3.02 | 3.38 | 3.82 | 4.32 | 4.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | |||
| e â | min | 2.71 | 3.28 | 3.28 | 3.41 | 3.82 | 4.32 | 4.88 | 5.45 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | ||
| * | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
| mỗi 1000 đơn vịâ kg | 0.03 | 0.054 | 0.063 | 0.076 | 0.1 | 0.142 | 0.2 | 0.28 | 0.72 | 0.384 | 0.514 | 0.81 | 1.23 | 2.5 | 3.12 | 5.2 | |||
| Kích thước chủ đề | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | |||
| d | |||||||||||||||||||
| P | Sân bóng đá | Chủ đề thô | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | |
| Sợi mịn-1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | |||
| Sợi mịn-2 | 1.25 | 1.25 | / | / | 2 | 1.5 | 2 | / | / | / | / | / | / | / | / | / | |||
| m | max = kích thước danh nghĩa | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 26 | 29 | 31 | 34 | 36 | 38 | ||
| min | 7.64 | 9.64 | 10.3 | 12.3 | 14.3 | 14.9 | 16.9 | 17.7 | 20.7 | 22.7 | 24.7 | 27.4 | 29.4 | 32.4 | 34.4 | 36.4 | |||
| mw | min | 6.11 | 7.71 | 8.24 | 9.84 | 11.44 | 11.92 | 13.52 | 14.16 | 16.56 | 18.16 | 19.76 | 21.92 | 23.52 | 25.9 | 27.5 | 29.1 | ||
| s | max = kích thước danh nghĩa | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | ||
| min | 16.73 | 18.67 | 21.67 | 23.67 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | |||
| e â | min | 18.9 | 21.1 | 24.49 | 26.75 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | ||
| * | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
| mỗi 1000 đơn vịâ kg | 11.6 | 17.3 | 25 | 33.3 | 49.4 | 64.4 | 79 | 110 | 165 | 223 | 288 | 393 | 502 | 652 | 800 | 977 | |||
| Kích thước chủ đề | (M52) | M56 | (M60) | M64 | (M68) | M72 | (M76) | M80 | (M85) | M90 | M100 | M110 | M125 | M140 | M160 | |||
| d | ||||||||||||||||||
| P | Sân bóng đá | Chủ đề thô | 5 | 5.5 | 5.5 | 6 | 6 | / | / | / | / | / | / | / | / | / | / | |
| Sợi mịn-1 | 3 | 4 | 4 | 4 | / | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||
| Sợi mịn-2 | / | / | / | / | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | / | / | |||
| m | max = kích thước danh nghĩa | 42 | 45 | 48 | 51 | 54 | 58 | 61 | 64 | 68 | 72 | 80 | 88 | 100 | 112 | 128 | ||
| min | 40.4 | 43.4 | 46.4 | 49.1 | 52.1 | 56.1 | 59.1 | 62.1 | 66.1 | 70.1 | 78.1 | 85.8 | 97.8 | 109.8 | 125.5 | |||
| mw | min | 32.3 | 34.7 | 37.1 | 39.3 | 41.7 | 44.9 | 47.3 | 49.7 | 52.9 | 56.1 | 62.5 | 68.6 | 78.2 | 87.8 | 100 | ||
| s | max = kích thước danh nghĩa | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 145 | 155 | 180 | 200 | 230 | ||
| min | 78.1 | 82.8 | 87.8 | 92.8 | 97.8 | 102.8 | 107.8 | 112.8 | 117.8 | 127.5 | 142.5 | 152.5 | 177.5 | 195.4 | 225.4 | |||
| e â | min | 88.25 | 93.56 | 99.21 | 104.86 | 110.51 | 116.16 | 121.81 | 127.46 | 133.11 | 144.08 | 161.02 | 172.32 | 200.57 | 220.8 | 254.7 | ||
| * | - | - | - | - | - | - | - | - | - | - | - | 170 | 196 | 216 | 248 | |||
| mỗi 1000 đơn vịâ kg | 1220 | 1420 | 1690 | 1980 | 2300 | 2670 | 3040 | 3440 | 3930 | 4930 | 6820 | 8200 | 13000 | 17500 | 26500 | |||
â, * Trong trường hợp kích thước từ M110 trở lên, các cạnh hình lục giác có thể được tỏa ra.
â ¡, Tiêu chuẩn này đã được thay thế bằng ISO 4032, ISO 8673 và ISO 8674
â ¢, Chất liệu:
a) Thép, hạng thuộc tính: â ¤M2,5: 6; M3 ~ M39: 6,8,10; > M39: tùy theo thỏa thuận. Tiêu chuẩn DIN 267-4
b) Thép không gỉ, Loại thuộc tính: â ¤M39: A2-70, A4-70; > M39: tùy theo thỏa thuận. Tiêu chuẩn DIN 267-11
c) Kim loại màu, Hạng tài sản: tùy theo thỏa thuận. Tiêu chuẩn DIN 267-18
