DIN 6924 Đai khóa

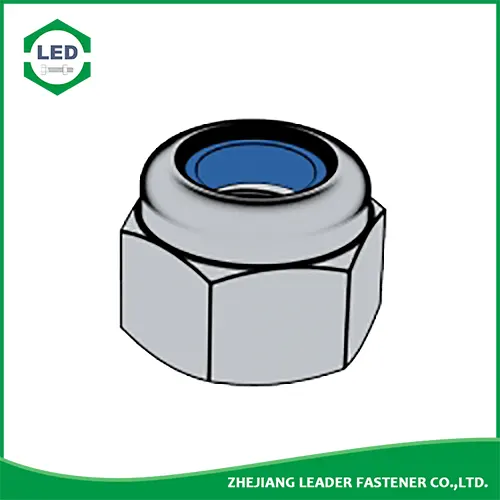

Leader-Fastener & reg; DIN 6924 Đai khóa nặng tự khóa, Nylon-Insert Lock Nuts, Nyloc Nuts hoặc Stop Nuts, là những quả khóa có vòng đệm bên trong bằng nylon hoặc sợi giúp tăng ma sát trên ren vít. Sợi vít không cắt vào miếng chèn nylon, tuy nhiên, miếng chèn biến dạng đàn hồi trên các sợi. Vì tính năng khóa có thể bị ảnh hưởng bởi nhiệt, chúng được gọi một cách chính xác hơn là "Hạt dừng".

Đặc điểm kỹ thuật sản phẩm củaDIN 6924 Đai khóa

Chất liệu: Thép carbon, thép không gỉ, thép hợp kim, đồng thau.

Hoàn thiện: Đen, Mạ kẽm, Vàng kẽm, HDG, Phốt phát, DACROMET, Hình học, Magin, Ruspert, Teflon, v.v.

Leader-Fastener & reg; DIN 6924 - 1987 Đai ốc hình lục giác loại mô men xoắn thịnh hành với chèn phi kim loại

Kích thước chủ đề D				M3	M4	M5	M6	(M7)	M8	M10	M12	(M14)	M16	(M18)
P		Sân bóng đá	Chủ đề thô	0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5
			Sợi mịn	/	/	/	/	/	1	1	1.5	1.5	1.5	1.5
			Sợi mịn	/	/	/	/	/	/	-1,25	-1,25	/	/	/
da		min		3	4	5	6	7	8	10	12	14	16	18
		tối đa		3.45	4.6	5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5
dw		min		4.6	5.9	6.9	8.9	9.6	11.6	14.6	16.6	19.6	22.5	24.9
e		min		6.01	7.66	8.79	11.05	12.12	14.38	17.77	20.03	23.35	26.75	29.56
h		tối đa		4.5	6	6.8	8	9	9.5	11.9	14.9	17	19.1	20.6
		min		4.2	5.7	6.44	7.64	8.64	9.14	11.47	14.47	16.3	18.26	19.76
m		min		2.15	2.9	4.4	4.9	6.14	6.44	8.04	10.37	12.1	14.1	15.1
mw		min		1.72	2.32	3.52	3.92	4.91	5.15	6.43	8.3	9.68	11.28	12.08
s		max = kích thước danh nghĩa		5.5	7	8	10	11	13	16	18	21	24	27
		min		5.32	6.78	7.78	9.78	10.73	12.73	15.73	17.73	20.67	23.67	26.16
mỗi 1000 đơn vịâ kg				0.4	1.1	1.4	3.1	3.2	6	11.7	16.6	21	37.8	51.6

Kích thước chủ đề D				M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48
P		Sân bóng đá	Chủ đề thô	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5
			Sợi mịn	1.5	1.5	2	2	2	2	3	3	3	3	3
			Sợi mịn	/	/	/	/	/	/	/	/	/	/	/
da		min		20	22	24	27	30	33	36	39	42	45	48
		tối đa		21.6	23.7	25.9	29.1	32.4	35.6	38.9	42.1	45.4	48.6	51.8
dw		min		27.7	31.4	33.2	38	42.7	46.6	51.1	55.9	59.9	64.7	69.4
e		min		32.95	37.29	39.55	45.2	50.85	55.37	60.79	66.44	72.09	76.95	82.6
h		tối đa		22.8	24.5	27.1	31	32.6	35.5	38.9	42	45	48	50
		min		21.5	23.2	25.8	29.4	31	33.9	37.3	40.4	43.4	46.4	48.4
m		min		16.9	18.1	20.2	22.5	24.3	27.4	29.4	31.8	34	36	38
mw		min		13.52	14.48	16.16	18	19.44	21.92	23.52	25.44	27.2	28.8	30.4
s		max = kích thước danh nghĩa		30	34	36	41	46	50	55	60	65	70	75
		min		29.16	33	35	40	45	49	53.8	58.8	63.1	68.1	73.1
mỗi 1000 đơn vịâ kg				68	86	127	182	273	296	380	505	630	814	995

Vật chất:

a) Thép đai ốc bodyï¼, Hạng thuộc tính (vật liệu): Dành cho kích thước lên đến M39: 5, 6; Đối với kích thước lên đến M16: 8, 10 và 12; Đối với kích thước trên M39, tùy theo thỏa thuận. Như quy định trong ISO 898-2 và DIN 267-23

b) Vật liệu (chèn): Phi kim loại, ví dụ: polyamide

Lưu ý: Thuộc tính lớp 6 chỉ dành cho đai ốc có bước ren nhỏ
