Chốt lục giác DIN 961

DIN 961 - Vít nắp Hex, Chỉ mịn hệ mét - Chủ đề đầy đủ

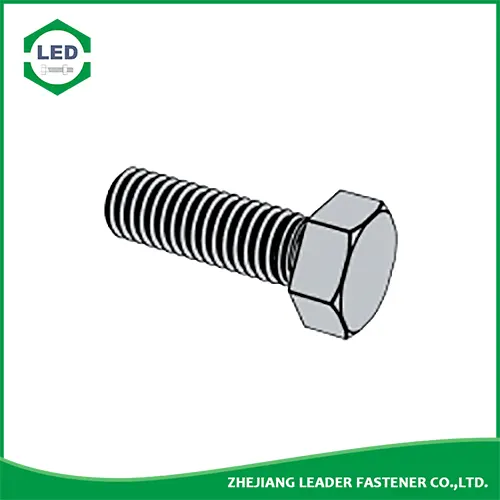

Leader-Fastener & reg; Bu lông lục giác DIN 961được ren hoàn toàn và có ren vít máy bên ngoài tốt hoặc mịn (khoảng cách từ ren đến ren nhỏ hơn đối với ren thô). Có kích thước tương tự như ISO 8675, sử dụng với các lỗ và đai ốc. Thép lớp 8,8 và 10,9 có sẵn; mạ kẽm cung cấp khả năng bảo vệ chống ăn mòn trong khi lớp hoàn thiện đơn giản không được mạ và có thể bị gỉ. Dung sai chỉ của Class 8,8 và 10,9 là 6g đối với lớp hoàn thiện đơn giản và 6h đối với lớp mạ; chủ đề bên phải là tiêu chuẩn. Đôi khi được gọi là bu lông đầu lục giác và bu lông vòi, chiều dài của bu lông được đo từ dưới đầu đến đỉnh.Vít đầu lục giác DIN 961tương tự như ISO 8675 và JIS B1180. Để so sánh, DIN 960 được phân luồng một phần và DIN 933 được phân luồng hoàn toàn nhưng có các luồng thô.

Leader-Fastener & reg; DIN 961 - 1990 Bu lông đầu lục giác với ren mũi nhọn - Cấp sản phẩm A và B

Chủ đề vít d			M8	M10	M12	M14	M16	M18	M20	M22	M24
P	Sân bóng đá	Sợi mịn-1	1	1	1.5	1.5	1.5	2	1.5	2	2
		Sợi mịn-2	-	1.25	1.25	-	-	1.5	2	1.5	1.5
a	tối đa		3	3.75	4.5	4.5	4.5	6	6	6	6
c	min		0.15	0.15	0.15	0.15	0.2	0.2	0.2	0.2	0.2
	tối đa		0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8
da	tối đa		9.2	11.2	13.7	15.7	17.7	20.2	22.4	24.4	26.4
dw	Điểm A	min	11.6	15.6	17.4	20.5	22.5	25.3	28.2	30	33.6
	Lớp B	min	11.4	15.4	17.2	20.1	22	24.8	27.7	29.5	33.2
e	Điểm A	min	14.38	18.9	21.1	24.49	26.75	30.14	33.53	35.72	39.98
	Lớp B	min	14.2	18.72	20.88	23.91	26.17	29.56	32.95	35.03	39.55
k	Kích thước danh nghĩa		5.3	6.4	7.5	8.8	10	11.5	12.5	14	15
	Điểm A	min	5.15	6.22	7.32	8.62	9.82	11.28	12.28	13.78	14.78
		tối đa	5.45	6.58	7.68	8.98	10.18	11.72	12.72	14.22	15.22
	Lớp B	min	5.06	6.11	7.21	8.51	9.71	11.15	12.15	13.65	14.65
		tối đa	5.54	6.69	7.79	9.09	10.29	11.85	12.85	14.35	15.35
k1	min		3.54	4.28	5.05	5.96	6.8	7.8	8.5	9.6	10.3
r	min		0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8
s	max = kích thước danh nghĩa		13	17	19	22	24	27	30	32	36
	Điểm A	min	12.73	16.73	18.67	21.67	23.67	26.67	29.67	31.61	35.38
	Lớp B	min	12.57	16.57	18.48	21.16	23.16	26.16	29.16	31	35
Trọng lượng trên 1000 sản phẩm thép (â kg)			-	-	-	-	-	-	-	-	-

Chủ đề vít d			M27	M30	M33	M36	M39	M42	M45	M48	M52
P	Sân bóng đá	Sợi mịn-1	2	2	2	3	3	3	3	3	3
		Sợi mịn-2	-	-	-	-	-	-	-	-	-
a	tối đa		6	6	6	9	9	9	9	9	9
c	min		0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3
	tối đa		0.8	0.8	0.8	0.8	1	1	1	1	1
da	tối đa		30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6
dw	Điểm A	min	-	-	-	-	-	-	-	-	-
	Lớp B	min	38	42.7	46.6	51.1	55.9	59.9	64.7	69.4	74.2
e	Điểm A	min	-	-	-	-	-	-	-	-	-
	Lớp B	min	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25
k	Kích thước danh nghĩa		17	18.7	21	22.5	25	26	28	30	33
	Điểm A	min	-	-	-	-	-	-	-	-	-
		tối đa	-	-	-	-	-	-	-	-	-
	Lớp B	min	16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5
		tối đa	17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5
k1	min		11.7	12.8	14.4	15.5	17.2	17.9	19.3	20.9	22.8
r	min		1	1	1	1	1	1.2	1.2	1.6	1.6
s	max = kích thước danh nghĩa		41	46	50	55	60	65	70	75	80
	Điểm A	min	-	-	-	-	-	-	-	-	-
	Lớp B	min	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1
Trọng lượng trên 1000 sản phẩm thép (â kg)			-	-	-	-	-	-	-	-	-

Vật chất:

a) Thép, cấp thuộc tính (vật liệu): dâ ¤39mm: 5.6,8.8,10.9; d> 39mm: tùy theo thỏa thuận. Tiêu chuẩn DIN ISO 898-1
b) Thép không gỉ, Loại thuộc tính (vật liệu): dâ ¤20mmï¼ A2-70ï¼ A4-70; 20mm 39mm: tùy theo thỏa thuận. Tiêu chuẩn DIN 267-11
c) Kim loại màu, Hạng tài sản (vật liệu): tùy theo thỏa thuận. Tiêu chuẩn DIN 267-18
Lưu ý: Các ký hiệu được sử dụng để biểu thị loại đặc tính như quy định trong DIN ISO 898-1 và DIN 267-11 cũng có thể được sử dụng cho các kích thước trên M39 với điều kiện thành phẩm có tất cả các thuộc tính được gán cho ký hiệu cụ thể.
