Đai khóa ASME B18.16M
Leader-Fastener® là nhà sản xuất và phân phối Đai khóa ASME B18.16M. Chúng tôi có một dây chuyền dịch vụ hoàn chỉnh từ việc đầu tư vào nhà máy sản xuất, bộ phận xuất khẩu và có đội ngũ và trung tâm kiểm soát chất lượng để đáp ứng yêu cầu của bạn. Chúng tôi coi chất lượng là cuộc sống của công ty. Chúng tôi luôn lấy chất lượng tốt làm chính sách hàng đầu và đã thiết lập một bộ hệ thống kiểm tra và kiểm soát chất lượng theo tiêu chuẩn quốc tế. Chúng tôi đã thực hiện Hệ thống đảm bảo chất lượng ISO9001 trong mọi quá trình sản xuất, vận chuyển và bán hàng. Chúng tôi hy vọng chúng tôi có thể là đối tác của bạn trong kinh doanh bằng chất lượng hàng đầu, dịch vụ hiệp sĩ và giá cả cạnh tranh trong tương lai gần và cũng là bạn của bạn.
Gửi yêu cầu Tải xuống PDF
Mô tả Sản phẩm
Leader-Fastener & reg; Đai khóa ASME B18.16M, chiếc khóa hình nón phổ biến này còn được gọi là Stover, Unitorque, Crownlock và Autolock. Khóa tự động hóa được sản xuất với độ chính xác để đảm bảo các bề mặt chịu lực và vát cạnh đồng nhất. Hình dạng hình nón tạo nên một bộ thu tuyệt vời cho phần tử khóa tạo ra kết quả mô-men xoắn thịnh hành nhất quán.
Hình dạng hình nón cho phép định hướng của khóa lắp ráp tự động khối lượng lớn, do đó có tên Tự động hóa. Phần ghép nối phải kéo dài ít nhất một sợi đầy đủ qua bề mặt đai ốc để đảm bảo phần tử khóa được gắn chặt. Bề ngoài sạch sẽ của khóa trên hình nón giúp dễ dàng kiểm tra lắp ráp trong các ứng dụng quan trọng hơn.
Đặc điểm kỹ thuật sản phẩm của Leader-Fastener & reg;Đai khóa ASME B18.16M
Chất liệu: Thép carbon, thép không gỉ, thép hợp kim, đồng thau.
Hoàn thiện: Đen, Mạ kẽm, Vàng kẽm, HDG, Phốt phát, DACROMET, Hình học, Magin, Ruspert, Teflon, v.v.

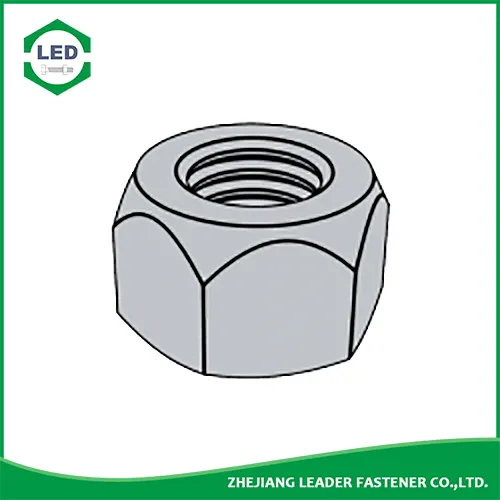

ASME B 18.16M (hex / metal) - 2004 (R2016) Metric All-metal Prevailing-Torque Hex Nuts - Thuộc tính 5, 9 và 10 [Bảng 1] (A563M, F836M, F467M)
| Kích thước chủ đề D |
M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | (M10) | M12 | M14 | M16 | M20 | M24 | M30 | M36 | ||
| P | Sân bóng đá | 0.50 | 0.60 | 0.70 | 0.80 | 1.00 | 1.25 | 1.50 | 1.50 | 1.75 | 2.00 | 2.00 | 2.50 | 3.00 | 3.50 | 4.00 | |
| s | tối đa | 5.50 | 6.00 | 7.00 | 8.00 | 10.00 | 13.00 | 16.00 | 15.00 | 18.00 | 21.00 | 24.00 | 30.00 | 36.00 | 46.00 | 55.00 | |
| min | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | 35.00 | 45.00 | 53.80 | ||
| e | tối đa | 6.35 | 6.93 | 8.08 | 9.24 | 11.55 | 15.01 | 18.48 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 | 41.57 | 53.12 | 63.51 | |
| min | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | 39.55 | 50.85 | 60.79 | ||
| h | Lớp 5ã 10 | tối đa | 3.10 | 3.50 | 4.00 | 5.30 | 5.90 | 7.10 | 9.00 | 9.70 | 11.60 | 13.20 | 15.20 | 19.00 | 23.00 | 26.90 | 32.50 |
| min | 2.65 | 3.00 | 3.50 | 4.80 | 5.40 | 6.44 | 8.04 | 8.70 | 10.37 | 12.10 | 14.10 | 16.90 | 20.20 | 24.30 | 29.40 | ||
| Lớp 9 | tối đa | 3.10 | 3.50 | 4.00 | 5.30 | 6.70 | 8.00 | 10.50 | 11.20 | 13.30 | 15.40 | 17.90 | 21.80 | 26.40 | 31.80 | 38.50 | |
| min | 2.65 | 3.00 | 3.50 | 4.80 | 5.40 | 7.14 | 8.94 | 9.60 | 11.57 | 13.40 | 15.70 | 19.00 | 22.60 | 27.30 | 33.10 | ||

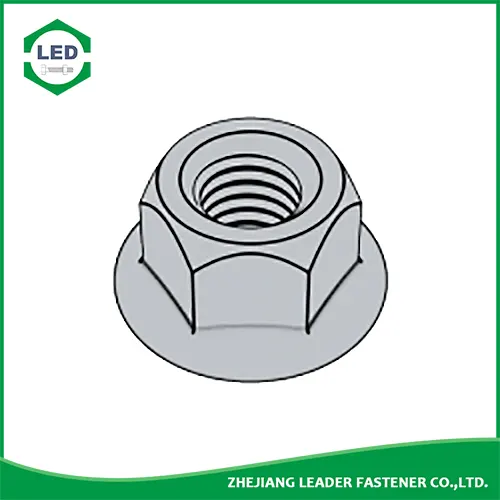

ASME B 18,16M (mặt bích / kim loại) - 2004 (R2016) Hệ mét All-metal Prevailing-Torque Hex Nuts - Thuộc tính 5, 9 và 10 [Bảng 2] (A563M, F836M, F467M)
| Kích thước chủ đề D |
M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
| P | Pitch chủ đề | 1.00 | 1.25 | 1.50 | 1.75 | 2.00 | 2.00 | 2.50 |
| s | tối đa | 10.00 | 13.00 | 15.00 | 18.00 | 21.00 | 24.00 | 30.00 |
| min | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | |
| e | tối đa | 11.55 | 15.01 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 |
| min | 11.05 | 14.38 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | |
| m | tối đa | 7.30 | 9.40 | 11.40 | 13.80 | 15.90 | 18.30 | 22.40 |
| min | 5.70 | 7.60 | 9.60 | 11.60 | 13.30 | 15.30 | 18.90 | |
| dc | tối đa | 14.20 | 17.90 | 21.80 | 26.00 | 29.90 | 34.50 | 42.80 |
| h | min | 1.10 | 1.20 | 1.50 | 1.80 | 2.10 | 2.40 | 3.00 |

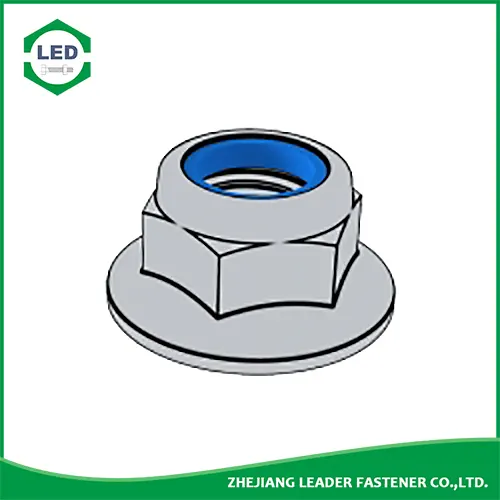

ASME B 18.16M (mặt bích / phi kim loại) - 2004 (R2016) Hệ mét Phi kim loại có mô men xoắn trước [Bảng 2] (F563M, F836M, F467M)
| Kích thước chủ đề D |
M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
| P | Pitch chủ đề | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| s | tối đa | 10.00 | 13.00 | 15.00 | 18.00 | 21.00 | 24.00 | 30.00 |
| min | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | |
| e | tối đa | 11.55 | 15.01 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 |
| min | 11.05 | 14.38 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | |
| h | tối đa | 8.80 | 10.70 | 13.50 | 16.10 | 18.20 | 20.30 | 24.80 |
| min | 8.00 | 9.70 | 12.50 | 15.10 | 17.00 | 19.10 | 23.50 | |
| dc | tối đa | 14.20 | 17.90 | 21.80 | 26.00 | 29.90 | 34.50 | 42.80 |
| c | min | 1.10 | 1.20 | 1.50 | 1.80 | 2.10 | 2.40 | 3.00 |
| dw | min | 12.20 | 15.80 | 19.60 | 23.80 | 27.60 | 31.90 | 39.90 |
| mw | tối đa | 3.10 | 4.50 | 5.50 | 6.70 | 7.80 | 9.00 | 11.10 |
| min | 3.09 | 4.49 | 5.49 | 6.69 | 7.79 | 8.99 | 11.09 | |

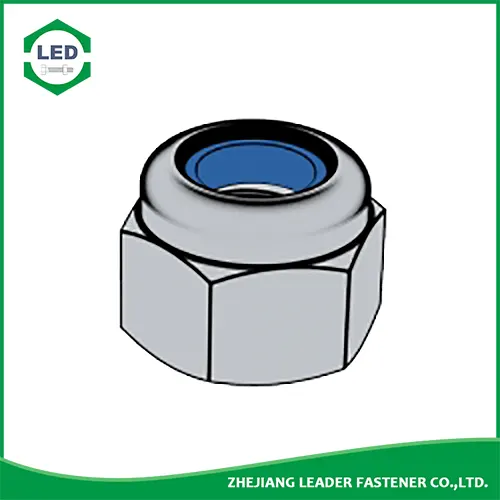

ASME B 18,16M (hex / phi kim loại) - 2004 (R2016) Hệ mét Phi kim loại có momen xoắn trước - Loại thuộc tính 5,9 và 10 [Bảng 1] (F563M, F836M, F467M)
| Kích thước chủ đề D |
M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | (M10) | M12 | M14 | M16 | M20 | M24 | M30 | M36 | ||
| P | Sân bóng đá | 0.50 | 0.60 | 0.70 | 0.80 | 1.00 | 1.25 | 1.50 | 1.50 | 1.75 | 2.00 | 2.00 | 2.50 | 3.00 | 3.50 | 4.00 | |
| s | tối đa | 5.50 | 6.00 | 7.00 | 8.00 | 10.00 | 13.00 | 16.00 | 15.00 | 18.00 | 21.00 | 24.00 | 30.00 | 36.00 | 46.00 | 55.00 | |
| min | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | 35.00 | 45.00 | 53.80 | ||
| e | tối đa | 6.35 | 6.93 | 8.08 | 9.24 | 11.55 | 15.01 | 18.48 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 | 41.57 | 53.12 | 63.51 | |
| min | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | 39.55 | 50.85 | 60.79 | ||
| h | Lớp 5ã 10 | tối đa | 4.50 | 5.00 | 6.00 | 6.80 | 8.00 | 9.50 | 11.90 | 12.50 | 14.90 | 17.00 | 19.10 | 22.80 | 27.10 | 32.60 | 38.90 |
| min | 3.90 | 4.30 | 5.30 | 6.00 | 7.20 | 8.50 | 10.90 | 11.50 | 13.90 | 15.80 | 17.90 | 21.50 | 25.60 | 30.60 | 36.90 | ||
| Lớp 9 | tối đa | 4.50 | 5.00 | 6.00 | 7.20 | 8.50 | 10.20 | 12.80 | 13.50 | 16.10 | 18.30 | 20.70 | 25.10 | 29.50 | 35.60 | 42.60 | |
| min | 3.90 | 4.30 | 5.30 | 6.40 | 7.70 | 9.20 | 11.80 | 12.50 | 15.10 | 17.10 | 19.50 | 23.80 | 28.00 | 33.60 | 40.60 | ||
| m | Lớp 5ã 10 | min | 1.40 | 1.70 | 1.90 | 2.70 | 3.00 | 3.70 | 4.80 | 5.60 | 6.70 | 7.80 | 9.10 | 10.90 | 13.00 | 15.70 | 19.00 |
| Lớp 9 | min | 1.40 | 1.70 | 1.90 | 2.70 | 3.00 | 4.30 | 5.60 | 6.20 | 7.70 | 8.90 | 10.50 | 12.70 | 15.10 | 18.20 | 22.10 | |
